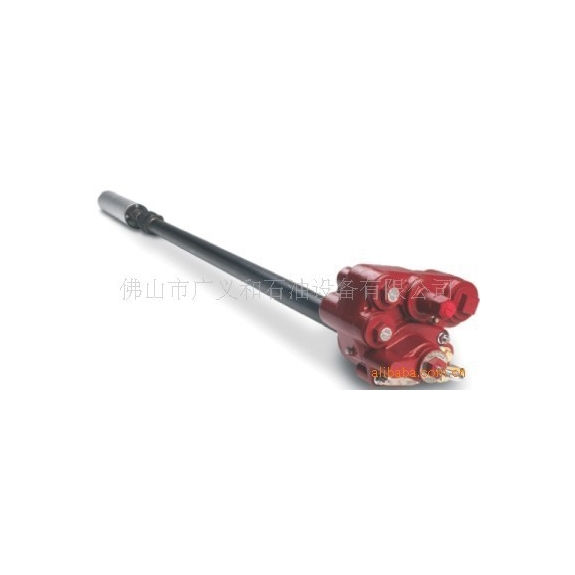

紅夾克潛油泵的基本構成

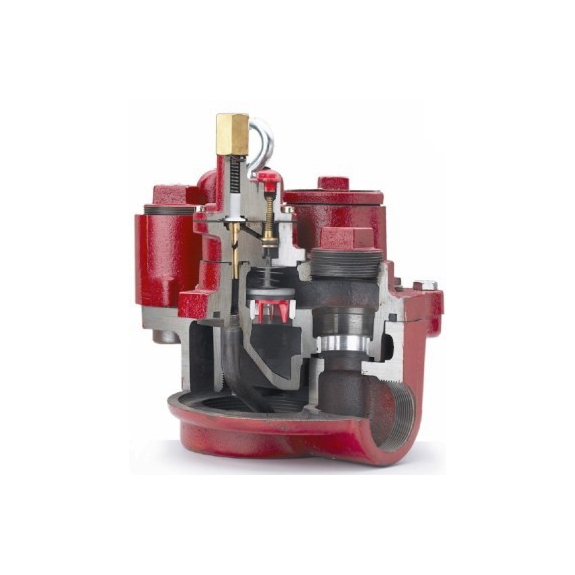

紅夾克潛油泵主要由泵頭、連接管、泵尾三部分組成。如上圖所示，其中泵頭包括泵帽（Packer）和泵坐（Mainfold）兩部分，泵帽是泵頭的上部分。

包括電源接線腔、電橋、電容器腔、排氣螺紋塞、止回閥、壓力調節組件、排氣和壓力測試接口、管線測漏器（選配）；泵坐是泵頭的下部分。

包括油管接入口、電線接入口、出油接口、油泵支撐管口。

?連接管

連接管可分為固定式（Fixed）連接管和伸縮式(Quickset)連接管兩種。固定式連接管由油管、回氣管、電管、泵電線組成；伸縮式連接管由油管、回氣管、電管、調節螺帽、伸縮式泵電線組成。

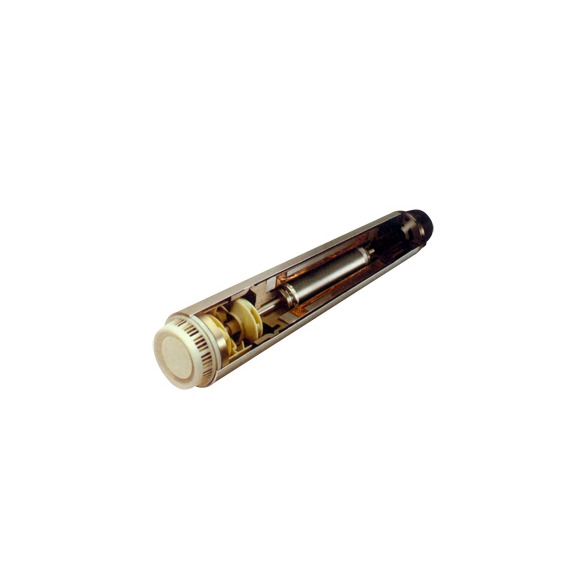

?泵尾

由泵馬達（Motor）和離心泵（Pump）組成。泵馬達由電機、電線聯接器、過熱保護器、油通道組成。離心泵由入油罩、防靜電組件、葉輪以及泵軸等組成。
